Qu'est-ce qu'un moulin à broyer vertical? Principe de fonctionnement et composants clés expliqués

En 2019, une usine de traitement du calcaire en Asie du Sud-Est a acheté ce qu'elle considérait comme l'équipement de broyage adapté pour sa nouvelle ligne de production. Le fournisseur avait promis un débit adéquat à un prix compétitif. Six mois après l'installation, le broyeur produisait environ 30 % de moins que le volume requis, consommait près de 40 % plus d'électricité que prévu et usait les rouleaux de broyage deux fois plus vite que prévu. La cause profonde n'était pas une machine défectueuse, mais un mauvais ajustement entre l'application et le type de broyeur.

Ils avaient acheté un broyeur pendulaire traditionnel pour une tâche qui nécessitait une architecture de broyeur vertical capable d'opérer en continu à haut débit. Le coût de remplacement, y compris les arrêts de production, a dépassé 180 000 $.

Ce genre de mauvais ajustement coûteux se produit plus souvent que la plupart des directeurs d'usine n'aiment l'admettre. Le point de départ pour l'éviter est de comprendre exactement ce qu'est un broyeur vertical, comment il fonctionne et ce qui rend son architecture de composants fondamentalement différente des autres technologies de broyage. Cet article explique le principe de fonctionnement, les composants clés, les paramètres de fonctionnement et les applications typiques du broyeur vertical, afin que lorsque vous êtes assis face à un fournisseur, vous sachiez quelles questions poser.

1. Qu'est-ce qu'un moulin à broyer vertical ?

Un moulin à broyer vertical est une machine à l'échelle industrielle qui réduit la taille des particules de matériaux solides - généralement des minerais, des minéraux ou des sous-produits industriels - grâce à une combinaison de forces de compression et de cisaillement appliquées entre une table de broyage en rotation et un ensemble de rouleaux de broyage fixes ou chargés hydrauliquement. La caractéristique définissante est l'orientation verticale du corps du moulin et du chemin d'écoulement du matériau : la matière première entre par le haut ou le côté, est alimentée sur une table de broyage en rotation horizontale, est broyée sous les rouleaux, et est transportée vers le haut par un courant de gaz chaud jusqu'à un classificateur intégré, qui sépare le produit fin du matériau grossier pour le rebroyage.

Cette architecture verticale distingue la machine des moulins à boulets horizontaux, où un tambour en rotation fait rouler des éléments de broyage contre le matériau, et des moulins Raymond à pendule, où un arbre central entraîne des rouleaux suspendus qui oscillent vers l'extérieur contre une bague de broyage fixe. Le format vertical regroupe une surface de broyage substantielle dans une empreinte relativement compacte - un moulin à broyer vertical de taille moyenne avec un diamètre de table d'environ 1,8 mètres peut souvent égaler le débit d'un moulin à boulets occupant trois à quatre fois plus de surface au sol.

Chez Guilin Hongcheng Mining Equipment Manufacturing Co., Ltd., les broyeurs verticaux sont fabriqués sous la désignation de la série HLM, avec des modèles allant des unités de laboratoire produisant plusieurs centaines de kilos par heure aux grands systèmes industriels capables de traiter plus de 50 tonnes de matière première par heure. Ces machines ont été déployées dans environ 50 pays pour des applications allant du broyage du calcaire et de la calcite à la pulvérisation du charbon et au traitement des laitiers.

2. La physique du broyage vertical

L'action de broyage à l'intérieur d'un broyeur vertical repose sur trois mécanismes physiques distincts fonctionnant en séquence. Tout d'abord, lorsque la table de broyage tourne à une vitesse contrôlée - généralement entre 20 et 35 tours par minute pour les unités de taille moyenne - la matière première est répartie uniformément sur sa surface par force centrifuge et guidée sous les rouleaux par une goulotte d'alimentation et une bague de rétention.

Deuxièmement, les rouleaux de broyage, qui sont pressés hydrauliquement contre la table avec une force pouvant aller d'environ 40 à 200 kilonewtons selon la taille de la machine, compriment le lit de matériau. La pression est suffisamment élevée pour fracturer les particules individuelles grâce à une combinaison de broyage inter-particules et de contact direct entre le rouleau et les particules. Contrairement à un broyeur à boulets, où l'impact prédomine, le broyeur vertical repose principalement sur la contrainte de compression - environ 70 à 80 pour cent de la réduction de taille provient de la compression, le reste étant dû au cisaillement lorsque les rouleaux glissent légèrement par rapport à la surface de la table.

Troisièmement, le matériau partiellement broyé déborde l'anneau de rétention au bord de la table et est capturé par un courant de gaz ascendant — généralement de l'air chaud à des températures comprises entre 200 et 350 degrés Celsius. Ce gaz a un double objectif : il soulève les particules dans la section de classification située au-dessus de la zone de broyage, et il sèche simultanément le matériau si la teneur en humidité est un problème. La capacité de séchage intégrée signifie que dans de nombreux cas, un broyeur vertical peut accepter des matières premières avec des taux d'humidité allant jusqu'à environ 15 pour cent sans nécessiter une étape de pré-séchage séparée.

3. Composants clés d'un broyeur vertical

Un broyeur vertical n'est pas un dispositif monolithique unique, mais un système intégré de composants, chacun ayant une fonction spécifique. Le tableau ci-dessous récapitule les composants de base, leurs rôles et les spécifications matérielles typiques.

Le système d'entraînement mérite une attention particulière car il a considérablement évolué au cours de la dernière décennie. Les anciens broyeurs verticaux utilisaient généralement un train d'engrenages coniques entraîné par un moteur horizontal, ce qui introduisait des pertes mécaniques d'environ 5 à 8 pour cent dans la chaîne cinématique. Les conceptions modernes adoptent de plus en plus des boîtes de vitesses coniques-planétaires ou, dans certaines configurations, des systèmes d'entraînement direct utilisant des moteurs à aimants permanents basse vitesse qui réduisent les pertes de transmission à moins de 3 pour cent.

4. Trajet du flux de matière à travers le moulin

Comprendre le parcours de la matière à travers un moulin à broyage vertical aide à clarifier pourquoi la machine atteint un haut degré d'efficacité. Le flux peut être suivi à travers cinq étapes distinctes.

La matière première entre par une vanne rotative d'étanchéité à l'air ou une goulotte d'alimentation au sommet du moulin et tombe au centre de la table de broyage en rotation. La force centrifuge commence immédiatement à la répandre vers l'extérieur. Lorsque la matière se déplace vers le pourtour de la table, elle passe sous le premier rouleau de broyage, puis sous le deuxième, et ainsi de suite — chaque rouleau exerçant à peu près la même pression et éliminant progressivement des fractions de taille de plus en plus petites.

Au bord de la table, la matière rencontre l'anneau de buses — un espace circulaire à travers lequel le gaz chaud entre à des vitesses comprises entre environ 40 et 80 mètres par seconde. Ce flux de gaz effectue ce que les ingénieurs appellent la « classification pneumatique interne » : il soulève les particules qui ont atteint une taille suffisamment petite vers le haut dans le classifieur, tandis que les particules plus grosses — généralement supérieures à 2 à 5 millimètres — tombent à travers l'anneau de buses dans la goulotte de rejet et sont ramenées à l'entrée de la table par un élévateur à godets externe ou un système de recirculation interne.

À l'intérieur du classificateur dynamique, un rotor tournant à des vitesses réglables - allant approximativement de 50 à 300 tr/min en fonction de la finesse du produit cible - soumet les particules transportées par le gaz à une classification centrifuge. Les particules plus petites que la taille de coupure traversent et sortent avec le flux de gaz vers le système de collecte du produit, tandis que les particules de taille supérieure sont projetées vers l'extérieur et retombent sur la table de broyage pour une réduction supplémentaire de taille. Cette conception en circuit fermé signifie que le temps de séjour d'une particule donnée à l'intérieur du moulin peut être aussi court qu'environ 2 à 4 minutes, mais le matériau peut traverser la zone de broyage plusieurs fois avant d'atteindre la finesse cible.

5. Types de moulins à broyer verticaux

Tous les moulins à broyer verticaux ne sont pas conçus pour le même usage. L'industrie reconnaît plusieurs catégories distinctes en fonction de la finesse du produit cible et du domaine d'application.

Les moulins verticaux standard - tels que la série HLM de Hongcheng - sont conçus pour produire des poudres dans la gamme de 200 à 400 mailles (environ 75 à 38 microns D90). Ce sont les chevaux de trait de l'industrie de traitement des minéraux, traitant des matériaux tels que le calcaire, la calcite, la dolomie, la baryte et le charbon avec des débits allant de plusieurs tonnes à plus de 50 tonnes par heure. Ils équilibrent le débit, l'efficacité énergétique et la cohérence du produit pour les applications de finesse moyenne.

Moulins verticaux ultra-fins — comme la série HLMX — poussent la finesse dans la gamme de 600 à 2 500 mailles (environ 20 à 5 microns D97). Ces machines intègrent une classification secondaire, des séparateurs dynamiques multi-rotors et, parfois, un broyage en étages avec de plus petits rouleaux conçus pour fonctionner sous une pression de contact élevée. Ils servent les industries où le contrôle de la taille des particules au niveau micron est crucial : revêtements haut de gamme, céramiques avancées, carbonate de calcium de qualité pharmaceutique et charges spéciales.

Il existe également des moulins verticaux spécialisés pour des matières premières très spécifiques. Les moulins verticaux de broyage de laitier, par exemple, sont construits avec une protection anti-usure particulièrement robuste — les particules anguleuses et vitreuses du laitier sont connues pour être abrasives — et fonctionnent généralement avec des pressions de broyage plus élevées et des vitesses de plateau plus faibles que les équivalents pour le broyage de minéraux. Les moulins verticaux de broyage de charbon ajoutent des fonctionnalités de conception anti-explosion, notamment des panneaux de décompression et des systèmes de purge à gaz inerte, pour gérer le risque de poussière combustible.

6. Paramètres de fonctionnement critiques

Les opérateurs d'usine et les équipes d'approvisionnement évaluant un broyeur vertical à meule doivent se concentrer sur quelques paramètres qui déterminent directement si la machine atteindra les objectifs de production. Le tableau ci-dessous présente les paramètres clés et leurs plages typiques pour un broyeur de minerais de taille moyenne.

Un paramètre que les équipes d'approvisionnement négligent souvent est le rapport d'ajustement - la plage dans laquelle le moulin peut fonctionner en dessous de sa capacité nominale tout en maintenant des conditions de broyage stables. Un moulin à broyer vertical bien conçu peut généralement fonctionner entre environ 50 et 100% de son débit nominal sans compromettre la qualité du produit, ce qui offre aux opérateurs d'usine une flexibilité pendant les périodes de demande réduite ou de variabilité de la matière première.

7. Applications dans les industries de traitement des minéraux

La polyvalence de l'architecture du broyeur vertical le rend applicable à une gamme étonnamment large d'opérations de traitement des minéraux. Les applications les plus courantes concernent les minéraux industriels où une distribution granulométrique cohérente et un débit moyen à élevé sont les principales exigences.

Le broyage de calcaire pour la désulfuration des gaz de combustion dans les centrales électriques au charbon représente l'un des plus grands segments d'application unique. Une seule centrale électrique peut nécessiter de 20 à 50 tonnes par heure de poudre de calcaire broyée à environ 325 mailles (44 microns), et la combinaison de broyage, de séchage et de classification dans une seule machine du broyeur vertical en fait le choix préféré par rapport aux systèmes de broyage et de séchage séparés.

Dans le secteur des matériaux de construction, les broyeurs verticaux broient la matière brute du ciment, le clinker et le laitier — des matériaux particulièrement abrasifs qui nécessitent une protection anti-usure robuste. Un broyeur vertical de laitier fonctionnant sur du laitier de haut fourneau granulaire peut généralement atteindre une finesse de produit de 4 200 à 4 800 cm²/g Blaine à des débits de 30 à 90 tonnes par heure, selon la taille du broyeur. Pour la production de carbonate de calcium destinée aux industries du papier, de la peinture et des plastiques, les broyeurs verticaux équipés de classificateurs intégrés produisent des poudres avec des valeurs D97 d'environ 10 à 45 microns, atteignant des niveaux de blancheur adaptés aux applications de charges de haute qualité.

HCM a déployé ses broyeurs verticaux de la série HLM dans plus de 50 pays, avec des installations traitant des matériaux aussi divers que le charbon pour les chaudières industrielles au Vietnam, le calcaire pour la désulfuration en Turquie et la dolomie pour la fabrication de verre au Brésil. Dans toutes ces applications, l'avantage énergétique inhérent à l'architecture verticale devient évident : la consommation spécifique d'énergie typique d'un broyeur vertical pour broyer du calcaire à 325 mailles se situe entre 18 et 28 kWh par tonne, contre 30 à 45 kWh par tonne pour un broyeur à boulets effectuant la même tâche.

8. En quoi un broyeur vertical diffère-t-il d'un broyeur Raymond ?

Étant donné que les broyeurs verticaux et les broyeurs Raymond (broyeurs pendulaires) apparaissent dans les mêmes gammes de produits et sont souvent considérés pour des applications similaires, la distinction entre eux mérite d'être clarifiée. La différence fondamentale réside dans le mécanisme de broyage et l'architecture de traitement des matériaux.

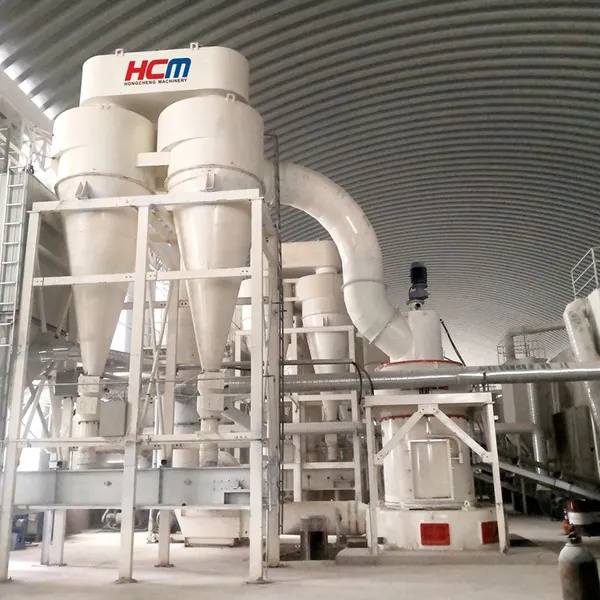

Un broyeur Raymond utilise un ensemble de rouleaux de broyage suspendus à un arbre central rotatif. La force centrifuge projette les rouleaux vers l'extérieur contre une bague de broyage fixe, et le matériau est broyé entre le rouleau et la bague. Le matériau broyé est entraîné vers le haut par un flux d'air jusqu'à un classifieur, mais le trajet de l'air est généralement moins intégré à la zone de broyage qu'un broyeur vertical. En revanche, un broyeur vertical utilise une table rotative avec des rouleaux relativement fixes pressés contre elle hydrauliquement, et le flux de gaz ascendant est essentiel à la fois pour la classification et la circulation du matériau.

En termes pratiques, cela se traduit par des différences de débit. Pour la même puissance de moteur installée, un moulin à broyer vertical peut généralement fournir un débit environ 20 à 30 pour cent plus élevé qu'un moulin Raymond comparable lors du traitement de matériaux de dureté moyenne comme le calcaire. La conception verticale gère également des matières premières plus grossières — un moulin vertical peut généralement accepter des tailles de matière première allant jusqu'à environ 50 à 80 millimètres, tandis qu'un moulin Raymond fonctionne mieux avec des matières premières de moins de environ 30 à 40 millimètres. Cependant, le moulin Raymond coûte souvent moins cher au départ et peut être le bon choix pour les opérations où les exigences de débit sont modérées — disons, inférieures à 10 tonnes par heure — et où la finesse du produit n'a pas besoin d'aller en dessous de 200 mesh.

9. Les idées reçues courantes sur les moulins à broyer verticaux

Plusieurs idées fausses persistantes sur les moulins à broyer verticaux conduisent à des décisions d'achat sous-optimales. L'une d'elles est la croyance que les moulins verticaux sont intrinsèquement plus coûteux à entretenir que les moulins horizontaux. Bien que les remplacements de pièces d'usure individuelles — en particulier les rouleaux de broyage et les revêtements de plateau — entraînent un coût unitaire, les intervalles de maintenance plus longs et la configuration mécanique globale plus simple d'un moulin vertical entraînent souvent un coût total d'entretien par tonne de matériau traité plus faible. L'expérience de Hongcheng avec les installations HLM montre systématiquement que, calculé sur une période d'exploitation de cinq ans, le coût d'entretien par tonne d'un moulin vertical est généralement inférieur à celui des alternatives horizontales.

Un autre malentendu concerne la qualité du produit. Certains ingénieurs supposent que le mécanisme de broyage par compression d'un broyeur vertical produit une distribution de taille de particules plus étroite que le mécanisme d'impact et d'abrasion d'un broyeur à boulets. En réalité, le classificateur dynamique intégré dans un broyeur vertical permet à l'opérateur de contrôler directement le point de coupure, et avec un réglage approprié du classificateur, les broyeurs verticaux atteignent régulièrement des courbes de distribution de taille de particules raides avec des rapports D90/D10 inférieurs à 3,0 - comparables ou supérieurs à la production d'un broyeur à boulets.

10. Questions fréquemment posées

10.1 Quelle est la durée de vie typique des rouleaux de broyage dans un broyeur vertical ?

La durée de vie des rouleaux de broyage dépend fortement du matériau traité. Pour des matériaux relativement mous comme le calcaire et la calcite, les rouleaux en fonte à haute teneur en chrome durent généralement entre 8 000 et 15 000 heures de fonctionnement - environ 1,5 à 3 ans de fonctionnement en un seul quart de travail - avant de devoir être remplacés ou refacés. Pour des matériaux abrasifs tels que le sable de quartz ou le laitier, cette durée peut descendre à environ 4 000 à 8 000 heures. Guilin Hongcheng Mining Equipment Manufacturing fournit des rouleaux avec des conceptions de pneus segmentés qui permettent un remplacement partiel - lorsque les segments externes s'usent, seules ces parties ont besoin d'être échangées plutôt que l'ensemble du rouleau, ce qui réduit à la fois le coût des pièces et le temps d'arrêt.

10.2 Un broyeur vertical peut-il traiter des matières premières humides ?

Oui, c'est l'un de ses principaux avantages. Le système de gaz chaud intégré au broyeur peut broyer et sécher simultanément des matières dont la teneur en humidité atteint environ 15 % - et dans certaines configurations avec des chambres de séchage étendues, jusqu'à 20 %. Le gaz chaud, généralement issu d'un brûleur ou d'un système de récupération de chaleur résiduelle à 200 à 350 degrés Celsius, évapore l'humidité lorsqu'il soulève les particules broyées à travers le classificateur. Cela élimine le besoin d'une étape de pré-séchage séparée, économisant à la fois les dépenses en capital et la complexité opérationnelle.

10.3 Comment un broyeur vertical se compare-t-il à un broyeur à boulets en termes de consommation d'énergie ?

Un broyeur vertical consomme généralement de 30 à 40 % moins d'énergie électrique par tonne de produit par rapport à un broyeur à boulets pour la même application. Le gain d'efficacité provient de plusieurs facteurs : le mécanisme de broyage par compression est intrinsèquement plus économe en énergie que le broyage par impact, la classification intégrée minimise le surbroyage et l'absence d'un grand tambour rotatif réduit les pertes par friction mécanique. Pour une usine traitant 200 000 tonnes de calcaire par an à 325 mailles, le passage d'un broyeur à boulets à un broyeur vertical pourrait réduire les coûts annuels d'électricité d'environ 60 000 $ à 120 000 $ selon les tarifs locaux de l'électricité.

10.4 Quelles sont les opérations d'entretien requises pour un broyeur vertical à meules?

L'entretien de routine comprend des vérifications quotidiennes de la pression du système hydraulique et des niveaux d'huile, une inspection hebdomadaire de l'usure des rouleaux et des chemises de table, et une vérification mensuelle de l'état des pales du classifieur et de l'intégrité des conduits de gaz. Les opérations d'entretien importantes — remplacement des rouleaux, changement des chemises de table, reconstruction du rotor du classifieur — ont lieu à des intervalles déterminés par le nombre d'heures de fonctionnement et l'abrasivité du matériau, généralement toutes les 8 000 à 15 000 heures pour les matériaux mous et plus fréquemment pour les applications abrasives. La société recommande de maintenir un stock sur place de pièces de rechange critiques : un ensemble de rouleaux, un ensemble de segments de chemise de table, des pales de classifieur et des joints hydrauliques, ce qui couvre environ 90 % des cas d'arrêt non planifié.

10.5 Quelle taille de broyeur vertical à meules ai-je besoin pour ma plante?

Le dimensionnement du broyeur dépend principalement du débit requis (tonnes par heure), de la finesse cible du produit et des caractéristiques du matériau d'alimentation — en particulier son indice de travail de Bond et son abrasivité. À titre de première approximation, un broyeur avec un diamètre de table de 1,5 mètre (comme le HLM 17) fournit généralement de 5 à 15 tonnes par heure de calcaire broyé à 325 mailles, tandis qu'un broyeur avec une table de 2,4 mètres (autour du HLM 24) peut atteindre de 20 à 40 tonnes par heure pour la même application. Guilin Hongcheng Mining Equipment Manufacturing Co., Ltd. propose des services de broyage d'essai où les acheteurs potentiels peuvent envoyer un échantillon de matériau et recevoir à la fois une analyse de broyabilité et une recommandation spécifique de dimensionnement du broyeur basée sur les données d'essai réelles plutôt que sur des suppositions.
